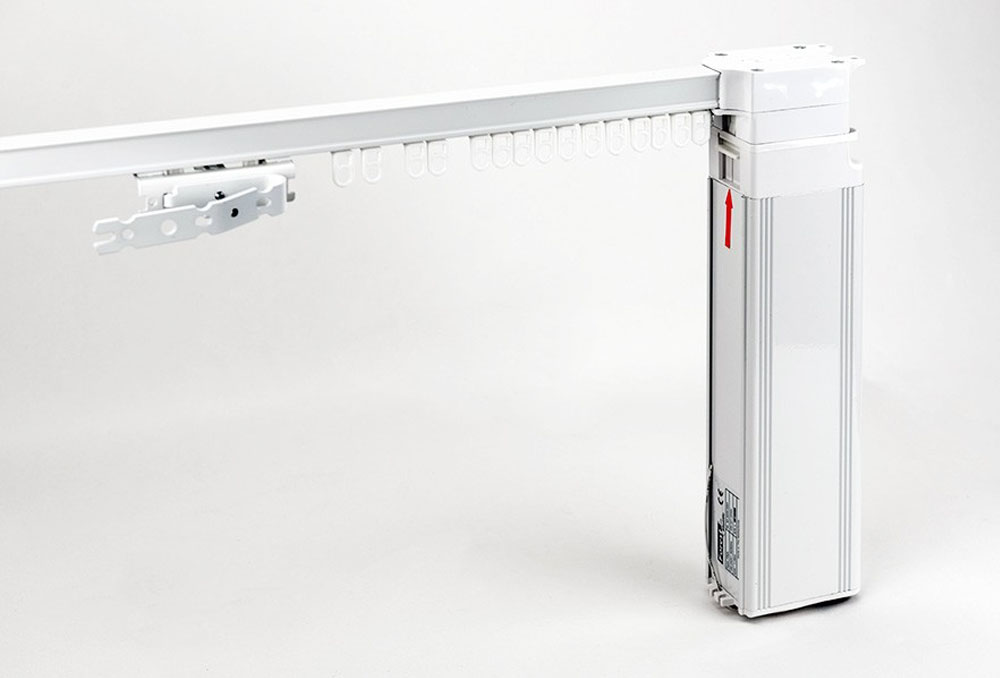

Najnowszy napęd do zasłon ma wbudowany zasilacz, wymaga jedynie podłączenia kabla do zasilania. Dodatkowo pod obudową znajduje się także odbiornik radiowy RF. Brak dodatkowych kabli i urządzeń znacznie poprawia wygląd zainstalowanego karnisza. Prędkość przesuwania zasłon może być podwyższona o 20%, do wartości 17 cm/sek. Napęd pozwala na obsługę tkanin o ciężarze do 40 kg.
Ponadto nowy silnik nadal zawiera funkcje które polubili i docenili klienci oraz użytkownicy na całym świecie tj: cicha praca, sprawne funkcjonowanie sterowania Touch Impulse, sprzęgło umożliwiające ruch tkanin w przypadku zaniku zasilania. Zaletą karniszy z napędem Shuttle jest wąska szyna, która dzięki swoim parametrom pozwala się formować w kształty niedostępne dla konkurencyjnych rozwiązań, tworząc karnisze elektryczne o długości do 14 metrów.
Forest Shuttle dzięki modułowej konstrukcji napędu moze wspólpracować z różnymi systemami automatyki budynku Forest Shuttle® ‘S’ zasilacz elektrycznych karniszy
Napęd Shuttle ‘S’ charakteryzują dane techniczne takie same jak dla Shuttle’L’ z tą różnicą, że zasilacz nie jest wbudowany do obudowy napędu. Długość napędu bez wtyczki: 194 mm
Funkcje:
- Karnisz z napędem elektrycznym i wbudowanym zasilaczem 24 V
- Idea Klick System – zatrzaskiwanie suwaków oraz uchwytów na szynie znacznie przyśpiesza montaż szyn i zawieszanie tkanin.
- Możliwość gięcia szyn w poziomie.
- Łuk ciągły oraz gięcie kątowe o promieniu 20 cm.
- Prosta i szybka instalacja do ściany i sufitu dzięki uchwytom Smart Klick.
- Wzmocnione ciche suwaki – odporne na promieniowanie UV – umożliwiają zawieszanie tkanin z taśmą marszczącą lub na haczykach typu Mikroflex.
System umożliwia także zawieszanie tkanin na Easyfold
(przejdź do FES). - SHUTTLE został wyposażony we wzmocniony pasek napędowy, łożyskowany element mocowania silnika oraz zblocze odporne na zużywanie, co daje gwarancję dłuższej żywotności karnisza.
- Funkcja (TI) Touch Impulse dostępna w standardzie – delikatne pociągnięcie tkaniny uruchamia napęd w kierunku otwarcia lub zamknięcia. Dwa poziomy czułości załączania dla Touch Impulse lub opcja całkowitego wyłączenia reakcji na ruch tkaniny.
- Funkcja IEC (Integrated Emergency Control) – ręczne przesuwanie zasłon w przypadku braku zasilania.
- Automatyczne ustawianie położeń krańcowych z możliwością manualnej korekty parkowania przy pierwszym uruchomieniu Shuttle.
- Ruch tkaniny odbywa się bez szarpnięć. Po starcie napęd stopniowo przyspiesza. Przed osiągnięciem położenia krańcowego powoli zwalnia dzięki temu tkaniny są przesuwane stabilnie.
- Wewnętrzny odbiornik Shuttle Multi RF może współpracować z 15-to kanałowym pilotem Multi z programatorem czasowego załączenia dla każdego kanału z osobna.
- Łatwość podłączenia zewnętrznych przełączników, odbiorników, modułów sterowania: radiowego RF, podczerwieni IR, lub innych urządzeń sterujących np. domowej automatyki KNX za pomocą wbudowanego gniazda RJ 45.
- Prędkość przesuwania zasłon 14cm/sek.
- Wykończenie szyn: lakier proszkowy z nałożoną warstwą opatentowanego smaru ułatwiającego przesuwanie.
- Dostępne kolory szyn i komponentów: biały, szary i czarny
- Maksymalna długość sytemu SHUTTLE: 7,1 m bez łączenia.
- Urządzenia systemowe: giętarka stacjonarna – elektryczna, Forest Cutter
Specyfikacja techniczna Forest Shuttle® L / Shuttle® M
|
Porównanie |
Shuttle L |
Shuttle M |
|
Zasilanie napędu Shuttle: |
100 – 240V~ 50 – 60Hz |
24V dc |
|
Odbiornik radiowy RF |
Wbudowany odbiornik Multi RF |
Zewnętrzny – opcja (Multi RF/ Z-wave) |
|
Aplikacja Forest App: |
Brak podłączenia Z-wave |
Tak |
|
Maksymalna moc: |
40 Wat |
65 Wat |
|
Moment obrotowy: |
1 Nm |
1,5 Nm |
|
Prędkość: |
14 – 17 cm/s |
15 cm/s |
|
Ciężar tkanin: |
maks. 40 kg |
maks. 70 kg |
|
Wysokość napędu: |
272 mm bez wtyczki przewodu |
238 mm bez wtyczki przewodu |
|
Waga napędu: |
930 gr. |
975 gr. |
|
Poziom zabezpieczenia: |
IP20 |
IP20 |
|
Maksymalny czas pracy: |
240 sec. (w jednym kierunku) |
175 sec. (w jednym kierunku) |
|
Certyfikaty: |
CE |
CE |
|
Sposoby sterowania |
|
|
Sterowanie 230V fazowe |
nie, wyłącznie poprzez przełącznik impulsowy |
|
Sterowanie radiowe Multi RF |
tak, odbiornik zintegrowany z napędem S i L |
|
Sterowanie DRY CONTACT krótki impuls |
tak, poprzez złącze RJ45 |
|
Sterowanie DRY CONTACT impuls ciągły |
tak, poprzez złącze RJ45 |
|
Sterowanie DRY CONTACT impuls naprzemienny |
tak, poprzez złącze RJ45 |
|
Sterowanie podczerwienią IR |
tak, 5 kanałów poprzez złącze RJ45 |
Profil
• Waga 303 g/m, aluminium
• Wymiary szyny: 20 x 20 mm

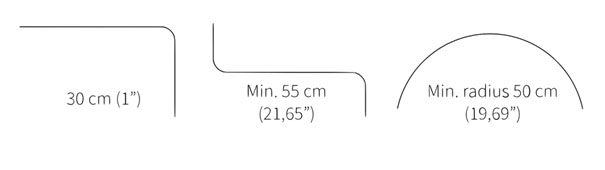

Gięcie
Napęd SHUTTLE może byc przygotowany z maksymalnie trzema łukami.
System FMS umożliwia gięcie kątowe szyn dla łuków zarówno wewnętrznych jak i zewnętrznych, minimalny promień gięcia wynosi 20 cm. Drugim rozwiązaniem jest gięcie całego odcinka szyny (łuk ciągły). Niezbędne jest w tym celu zastosowanie giętarki elektrycznej.
Sposoby sterowania
AUTOMATYKA OBIEKTOWA
Do podłączenia automatyki obiektowej może być użyty jeden z dwóch portów RQ umieszczonych w dolnej części Shuttle. Załączanie napędu sterownikami impulsowymi lub przełącznikami dry contact
DIAMOND SENSE REMOTE
Bezprzewodowe sterowanie pilotem 16-kanałowym Diamond Sense. 6-kanałowym Pilotem Diamond, po zamocowaniu może być także używany jako bezprzewodowy włącznik ścienny. Może zarządzać odbiornikami RF, połączonymi grupowo lub indywidualnie.
FUNKCJA TOUCH IMPULSE
Delikatne pociągnięcie tkaniny uruchamia napęd w kierunku otwarcia lub zamknięcia.
FUNKCJA IEC (INTEGRATED EMERGENCY CONTROL)
Ręczne przesuwanie zasłon w przypadku czasowego braku zasilania.
STEROWANIE Z-WAVE
Bezprzewodowe sterowanie z informacją zwrotną z napędu SHUTTLE. Otwarty protokół z funkcją SCENE CONTROL.Odbiornik Z-wave jest dostarczany jako wymienny moduł silnika Shuttle.
AUTOMATYKA HOTELOWA
Napędy Shuttle w hotelach mogą być sterowane indywidualnie, grupowo lub centralnie, bezpośrednio z recepcji. Dzięki wbudowanym funkcjom zapewniają swoim użytkownikom poczucie komfortu i bezpieczeństwa.
